Ventilācijas, gaisa kondicionēšanas, saldēšanas, gaisa attīrīšanas un iekārtu dzesēšanas sistēmās centrbēdzes ventilatorus plaši izmanto, lai pārvarētu filtru, siltummaiņu, gaisa kanālu un skapju konstrukciju radīto pretestību. Salīdzinot ar aksiālajiem ventilatoriem,centrbēdzes ventilatoritiek biežāk izmantoti lietojumos, kuros nepieciešams noteikts statiskā spiediena līmenis. Tomēr pat centrbēdzes ventilatora kategorijā dažādas lāpstiņu konstrukcijas var radīt atšķirības gaisa plūsmas organizācijā, uzstādīšanas metodēs un piemērotos darbības apstākļos.
Parastie centrbēdzes lāpstiņriteņu modeļi galvenokārt ir izliekti uz priekšu-un atpakaļ{1}}liekti. Tie nav tikai jautājums par to, kurš no tiem ir labāks. Tā vietā tie ir divi dažādi risinājumi dažādām iekārtu struktūrām un sistēmas pretestības apstākļiem. Izvēloties ventilatoru, gaisa plūsma, statiskais spiediens, pieejamā telpa, trokšņa prasības, darba stundas un kontroles metodes ir jāņem vērā kopā.

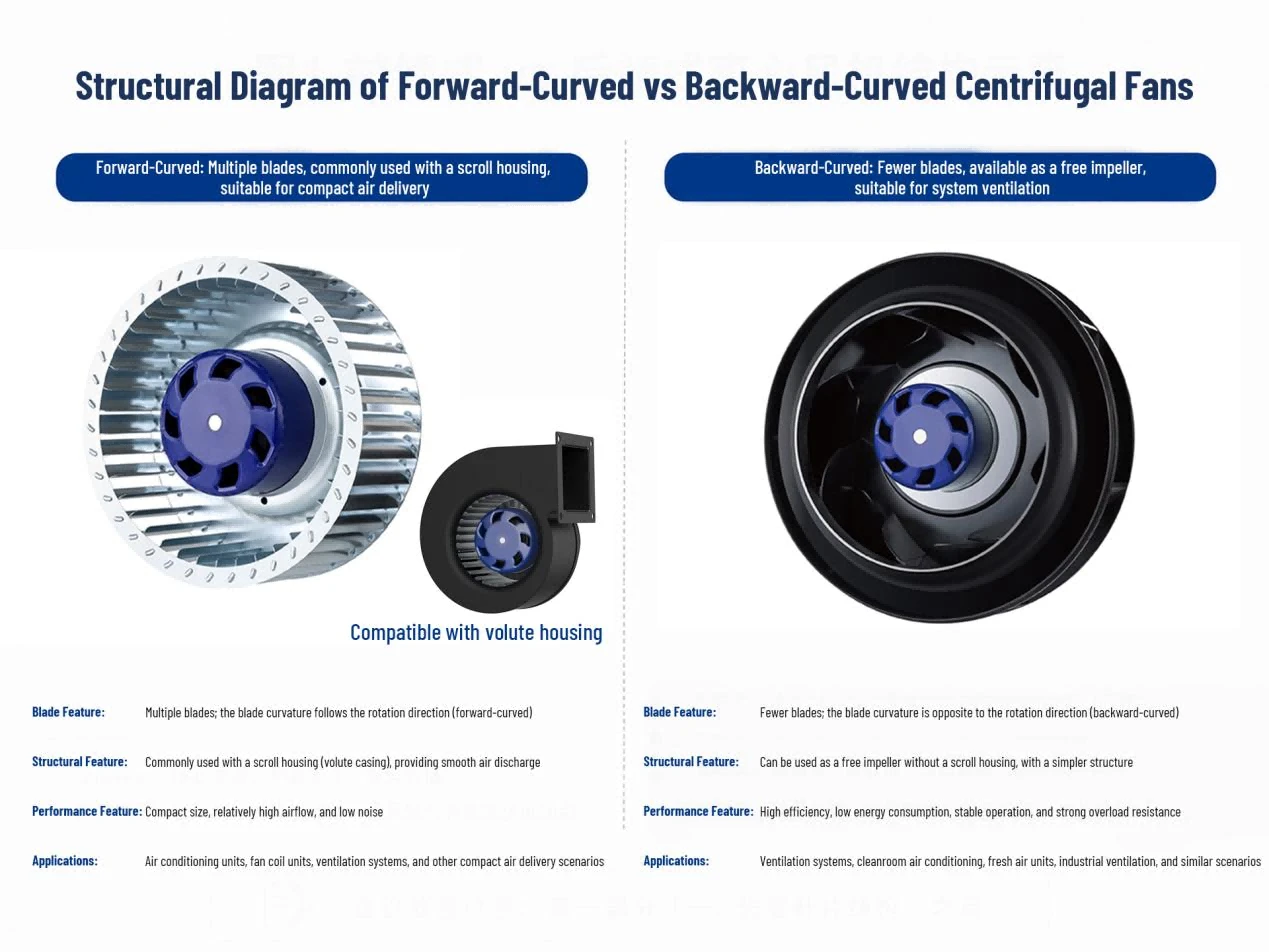

1. Sāciet ar asmens struktūru
Uz priekšu izliekta-centrbēdzes ventilatora lāpstiņas parasti izliekas tādā pašā virzienā kā lāpstiņriteņa griešanās. Šāda veida ventilatoriem parasti tiek izmantota vairāku-lāpstiņu struktūra, un to bieži apvieno ar ritināmu korpusu. Gaiss ieplūst no lāpstiņriteņa centra, to darbina lāpstiņas un pēc tam tiek izvadīts pa apkārtmēru. Ritināšanas korpuss palīdz organizēt un vadīt gaisa plūsmu.
Atpakaļ{0}}izliektā centrbēdzes ventilatorā lāpstiņas izliekas pretējā virzienā lāpstiņriteņa rotācijai. Salīdzinot ar uz priekšu-izliektiem lāpstiņriteņiem, atpakaļ-izliektajiem lāpstiņriteņiem parasti ir mazāk lāpstiņu, un lāpstiņas profils vairāk koncentrējas uz gaisa plūsmas darbību. Šo tipu var izmantot ar ritināmo korpusu, taču to parasti uzskata arī par brīvu lāpstiņriteni bez ritošā korpusa. Gaiss ieplūst lāpstiņritenī aksiāli un tiek izvadīts radiāli, tāpēc tas ir piemērots uzstādīšanai gaisa apstrādes iekārtās, svaigā gaisa iekārtās, filtrēšanas iekārtās un citās skapju{6}}tipa sistēmās.
Vienkārši sakot,uz priekšu-izliekti faniir vairāk orientēti uz kompaktu gaisa padevi, savukārt atpakaļ{0}}izliektie ventilatori ir piemērotāki sistēmas ventilācijai. Tikai pēc gaisa plūsmas ceļa un aprīkojuma pretestības nosacījumu skaidras izpratnes var pareizi saskaņot motoru, vadības un uzstādīšanas risinājumus.

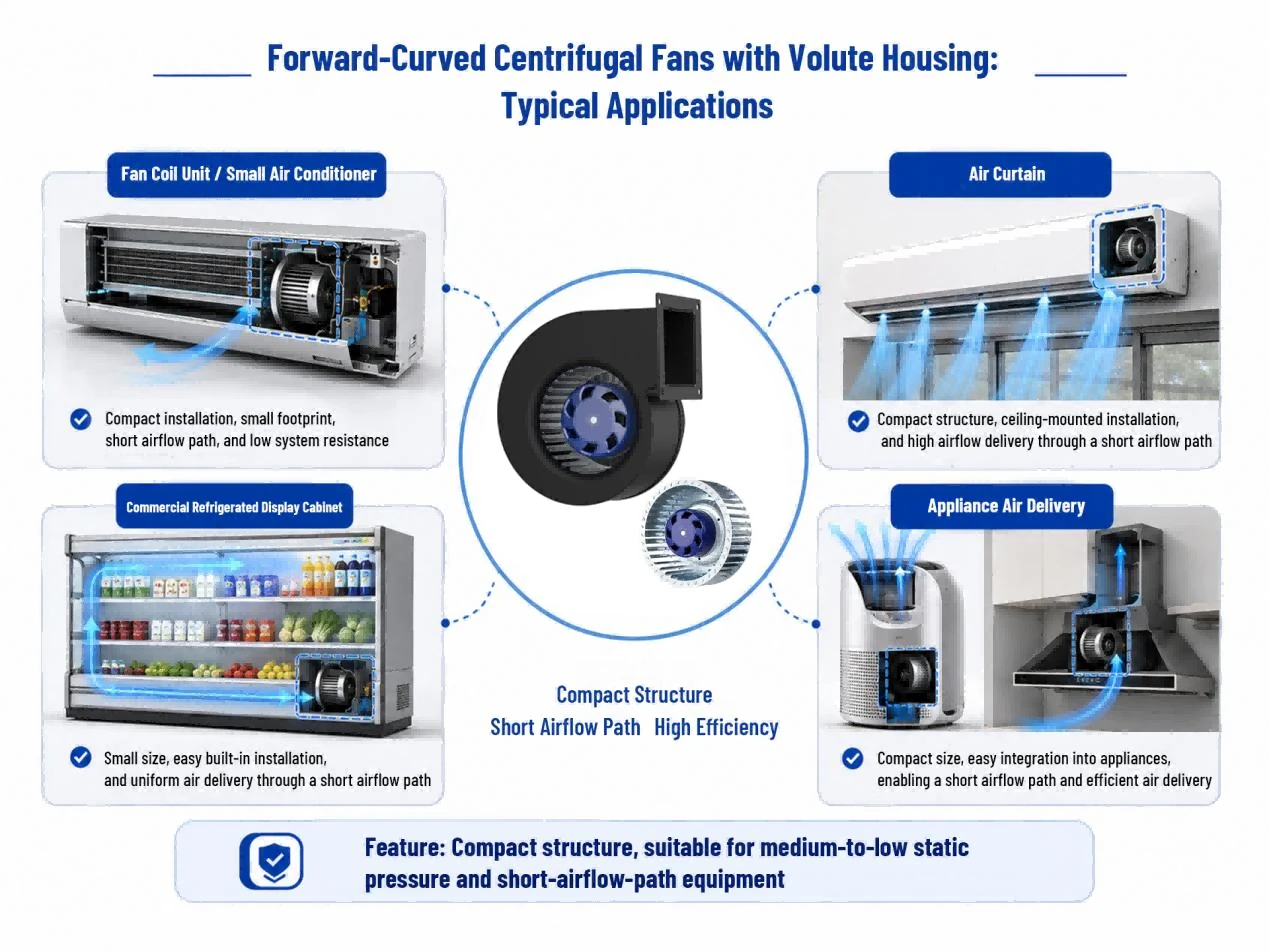

2. Kur ir piemēroti izliektie centrbēdzes ventilatori?
Uz priekšu izliektiem-centrbēdzes ventilatoriem ir raksturīga kompakta struktūra un relatīvi koncentrēta gaisa plūsma. Tie ir piemēroti iekārtām ar ierobežotu uzstādīšanas vietu, īsiem gaisa plūsmas ceļiem un salīdzinoši zemu sistēmas pretestību. Tipiski pielietojumi ietver ventilatora spoles, nelielas gaisa kondicionēšanas iekārtas, gaisa aizkari, komerciālus atdzesētus vitrīnu skapjus, ierīču gaisa piegādi un vietējās ventilācijas ierīces.
Tā kā uz priekšu -izliekti ventilatori parasti tiek izmantoti kopā ar ritināmu korpusu, kopējā struktūra ir nobriedusi un iekārtu ražotājiem ir ērti standartizēt. Piemērotos darbības apstākļos tie var atbilst gaisa padeves prasībām vidēja{2}}līdz-zema statiskā spiediena iekārtām.
Jāņem vērā, ka uz priekšu{0}}izliektie ventilatori ir salīdzinoši jutīgi pret darbības punktu. Palielinoties filtra pretestībai, palielinoties kanāla garumam vai apgrūtinot gaisa izvadīšanu, ventilators var atšķirties no sākotnējā projektētā stāvokļa, kas var ietekmēt troksni un enerģijas patēriņu. Tāpēc sistēmās ar vairākiem filtrēšanas posmiem, sarežģītu cauruļvadu sistēmu vai ilgstošu nepārtrauktu darbību gaisa plūsma, statiskais spiediens un darbības rezerves ir rūpīgi jāaprēķina.
3. Kur ir piemēroti atpakaļejoši-izliektie centrbēdzes ventilatori?
Atpakaļ-izliekti centrbēdzes ventilatoriir labāk piemēroti iekārtām ar lielāku sistēmas pretestību, ilgākām darba stundām un augstākām prasībām attiecībā uz trokšņa un enerģijas pārvaldību. Tipiski lietojumi ietver svaiga gaisa iekārtas, gaisa apstrādes iekārtas, gaisa attīrīšanas iekārtas, tīras telpas cirkulācijas sistēmas, datu centru dzesēšanu, laboratorijas ventilāciju un rūpniecisko iekārtu dzesēšanu.
Atpakaļ{0}}izliektie lāpstiņriteņi parasti nodrošina salīdzinoši stabilus darbības raksturlielumus plašākā apstākļu diapazonā. Tie ir labi piemēroti integrētai konstrukcijai ar skapjiem, filtriem, siltummaiņiem un trokšņa slāpētājiem. Ja to izmanto kā brīvo lāpstiņriteni, ventilators ne vienmēr paļaujas uz tradicionālo ritināmo korpusu, atstājot vairāk vietas aprīkojuma izkārtojumam un atvieglojot moduļu aprīkojuma projektēšanu.
Iekārtām, kas darbojas ilgstoši, ventilatora izvēlei nevajadzētu balstīties tikai uz iegādes izmaksām. Motora efektivitāte, ātruma kontroles metode, apkopes ērtums un sistēmas saderība ietekmēs lietošanas izmaksas ilgtermiņā. Šajās lietojumprogrammās atpakaļejoši-izliektie ventilatori parasti ir piemērotāki mainīga gaisa daudzuma un pieprasījuma{4}}vadības stratēģijām.
4. Pēc lāpstiņriteņa veida izvēles apsveriet motoru un vadības metodi
Uz priekšu-izliekti un atpakaļ-izliekti dizaini nodrošina gaisa plūsmas organizācijas un sistēmas pretestības saskaņošanu. Savukārt EC un AC risinājumi ir saistīti ar darbības kontroli, ātruma regulēšanu un sistēmas integrāciju. Faktiskajā izvēlē, lāpstiņriteņa tips parasti vispirms jānosaka, pamatojoties uz gaisa plūsmas ceļu, statiskā spiediena prasībām un pieejamo uzstādīšanas vietu. Pēc tam motora risinājumu var izvēlēties atbilstoši darba stundām, kontroles prasībām un projekta budžetam.
Maiņstrāvas centrbēdzes ventilatoriem ir nobriedusi struktūra un tie ir piemēroti iekārtām ar samērā stabiliem darbības apstākļiem un vienkāršām vadības prasībām. EC centrbēdzes ventilatoros ir integrētas motora, piedziņas un ātruma kontroles funkcijas, padarot tos piemērotus sistēmām, kurām nepieciešama ātruma regulēšana, savienojuma kontrole vai gaisa padeve, kuras pamatā ir -pieprasījums.
Svaiga gaisa iekārtām, gaisa attīrīšanas iekārtām,datu centra dzesēšana, aukstās ķēdes iekārtas un citas lietojumprogrammas ar garām darba stundām, EK risinājumi var palīdzēt uzlabot sistēmas regulējamību. Tie arī atvieglo integrāciju ar spiediena, temperatūras, gaisa kvalitātes un citiem vadības signāliem. Izvēles laikā ir jāapstiprina vadības saskarne, ātruma diapazons, uzstādīšanas vieta, darba vide un visa aprīkojuma vadības loģika.
5. Pieci galvenie faktori centrbēdzes ventilatora izvēlē
Pirmkārt, apsveriet sistēmas pretestību.
Īsiem gaisa plūsmas ceļiem un vidējas -līdz-zemas pretestības aprīkojumam var apsvērt uz priekšu- izliektus ventilatorus. Sistēmām ar vairāk filtru, siltummaiņiem, trokšņa slāpētājiem un gariem kanāla darbības virzieniem ir rūpīgi jāizvērtē atpakaļ{4}}izliektie ventilatori.
Otrkārt, apsveriet uzstādīšanas vietu.
Uz priekšu izliektos{0}}ventilatorus bieži izmanto integrētās ritināmās korpusa konstrukcijās, un tie ir piemēroti fiksētiem kanālu izkārtojumiem. Atpakaļ-izliektie brīvie lāpstiņriteņi ir piemērotāki korpusa- tipa iekārtām un piedāvā lielāku izkārtojuma elastību.
Treškārt, apsveriet darba laiku.
Intermitējošai vai parastai darbībai gan struktūru, gan izmaksas var līdzsvarot. Ilgstošai darbībai-uzmanīgāk jāizvērtē enerģijas patēriņš, troksnis un apkopes apstākļi.
Ceturtkārt, apsveriet trokšņa prasības.
Ventilatora troksnis nenāk tikai no motora un lāpstiņriteņa. Tas ir arī cieši saistīts ar ieplūdes un izplūdes apstākļiem. Nevienmērīga ieplūdes gaisa plūsma, traucēta izplūde un asi kanāla līkumi var ietekmēt iekārtas kopējo trokšņa līmeni.
Piektkārt, apsveriet kontroles prasības.
Ja sistēmai ir nepieciešama ātruma kontrole, sasaiste, uzraudzība vai pieprasījuma{0}}piegāde, var novērtēt EK risinājumu. Tajā pašā laikā ir jāpārbauda vadības saskarne, lai nodrošinātu saderību ar visu aprīkojuma sistēmu.
6. Blauberg centrbēdzes ventilatora izvēles pieeja
Blauberg Motoren produktu līnija aptver uz priekšu{0}}izliektus centrbēdzes ventilatorus, atpakaļ-izliektus centrbēdzes ventilatorus, EC/AC motorus un virkni ventilācijas komponentu, piedāvājot atbilstošus risinājumus dažādām iekārtu struktūrām. Iekārtām ar kompaktu telpu un īsiem gaisa plūsmas ceļiem var novērtēt uz priekšu izliektus-centrbēdzes ventilatorus. Sistēmām ar lielāku pretestību, ilgākām darba stundām un ātruma kontroles prasībām var apsvērt atpakaļ{5}}izliektas EC centrbēdzes ventilatorus.
Centrbēdzes ventilatora izvēles atslēga ir nevis salīdzināt vienu lāpstiņriteņa tipu atsevišķi, bet gan saskaņot lāpstiņriteni, motoru, gaisa kanālu, filtru un vadības sistēmu kopumā. Tikai atgriežoties pie faktiskajiem darbības apstākļiem, ventilators var darboties piemērotā darbības diapazonā.
Secinājums
Uz priekšu- un atpakaļ izliektajiem-centrbēdzes ventilatoriem katram ir savas pielietojuma robežas. Uz priekšu izliektie-ventilatori ir piemēroti kompaktām konstrukcijām un vidējas-līdz-zemas pretestības gaisa padevei. Atpakaļ-izliektie ventilatori ir piemēroti iekārtām ar lielāku sistēmas pretestību, ilgākām darba stundām un lielākām vadības prasībām. Inženiertehniskajā izvēlē gaisa plūsma, statiskais spiediens, troksnis, telpa, vadības metode un apkopes apstākļi ir jāapsver kopā, nevis jāpaļaujas uz vienu parametru. Piemērots centrbēdzes ventilators nodrošina vairāk nekā tikai nepieciešamo gaisa plūsmu. Tam jāatbilst arī kopējai aprīkojuma struktūrai un sistēmas darbības apstākļiem. Iekārtu ražotājiem un inženiertehniskajiem projektiem pareizā lāpstiņu veida un motora risinājuma izvēle palīdz ventilācijas sistēmai darboties stabilāk, vadāmāk un labāk atbilst ilgtermiņa darbības prasībām.
