Suzhou Blauberg Motoren Technology Co., Ltd. ir viens no vadošajiem blauberg bl-f160b-ec-00 160mm ec uz priekšu izliektā centrbēdzes ventilatora ražotājiem un piegādātājiem Ķīnā. Laipni lūdzam šeit iegādāties lielapjoma augstas kvalitātes pielāgotus produktus, kas ražoti Ķīnā, un saņemt citātu no mūsu rūpnīcas. Par cenu konsultāciju sazinieties ar mums.
Pamatinformācija
| Modelis | BL-F160B-EC-00 | Produkta veids | EC uz priekšu izliekts centrbēdzes ventilators |
| Fāze | 1~ | Nominālais spriegums | 230 VAC |
| Biežums | 50/60 Hz | Nominālais ātrums | 2200 apgr./min |
| Maks. Ievades jauda | 85 W | Maks. Ievades strāva | 0.65 A |
| Skaņas līmenis | 62 dB(A) | Apkārtējā temperatūra | -25 līdz +60 grādiem |
| Sertifikācija | CCC, RoHS | Aizsardzība | IP55 |
Tehniskais apraksts
| Izmēri | 160 × 160 × 80 mm | Darbrata materiāls | Plastmasa |
| Rotācija | Pulksteņa kustības virzienā, skatoties no rotora puses | Rotora virsma | Pulverkrāsošana |
| Izolācijas klase | B klase | Darbības režīms | S1 |
| Gultnis | Lodīšu gultnis | Kabeļa garums | 500 ±20 mm |
| Mitrums | 5%–90% RH | Motora tips | Ārējā rotora EC motors |
| Darbrata novirze | aksiālais izmērs ir mazāks vai vienāds ar 0,5 mm; radiāls Mazāks vai vienāds ar 0,5 mm | Motora aizsardzība | Bloķēts rotors, termiskais, zems/pārspriegums un pārstrāva |
Produkta pielietojums
| 1 | Uzlādes kolonna | 9 | Iekārtu dzesēšanas projekts |
| 2 | Virtuves dūmu izplūdes sistēma | 10 | Ventilācijas iekārtas projekts |
| 3 | FFU projekts | 11 | AHU projekts |
| 4 | Datoru telpas dzesēšana | 12 | Gaisa attīrītāja projekts |
| 5 | Dzelzceļa tranzīta gaisa kondicionēšana{0}} | 13 | Siltummaiņa projekts |
| 6 | Elektriskās ierīces | 14 | Telekomunikāciju konteineru projekts |
| 7 | FanGrid projekts | 15 | Datu centra dzesēšanas projekts |
| 8 | Ventilācijas iekārtu projekts | 16 | Rūpnieciskās dzesēšanas sistēma |

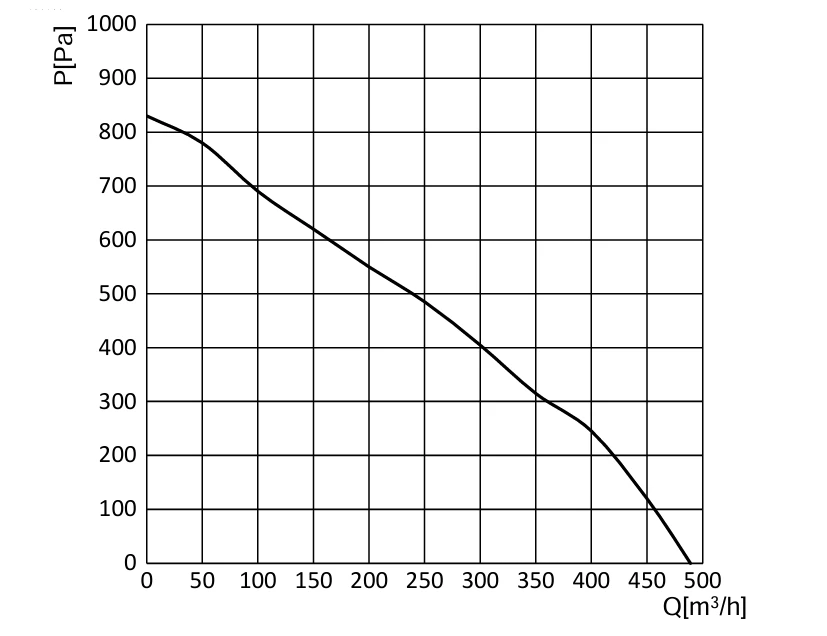

Gaisa sniegums

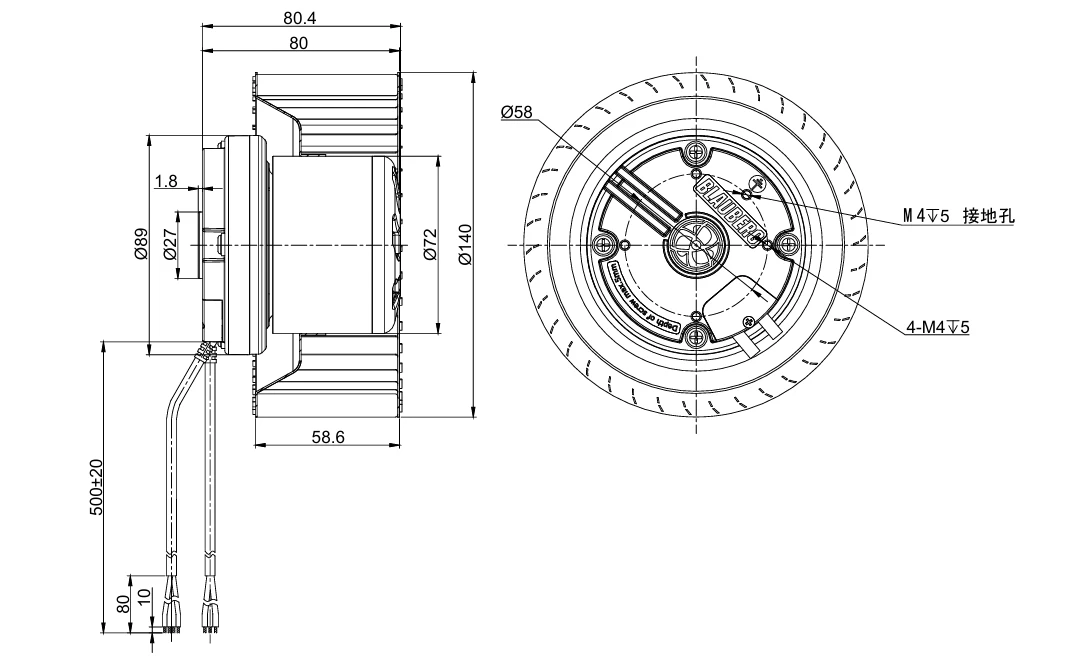

Kopējie izmēri

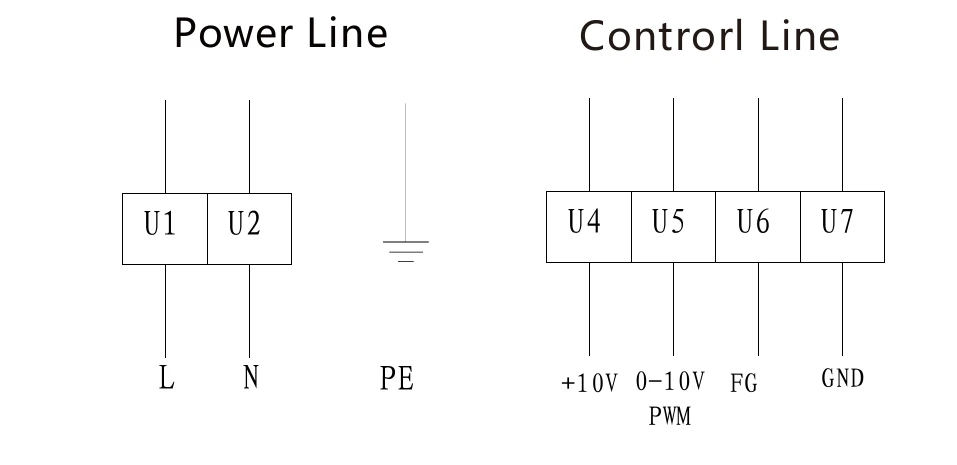

Elektrības pieslēgums
| Līnija | Savien. | Apzīmējums | Krāsa | Funkcija/Uzdevums |
| Elektrības līnija | PE | Zaļš/Dzeltens | Aizsargājoša zeme | |
| Elektrības līnija | U1 | L | Brūns | Strāvas vads |
| Elektrības līnija | U2 | N | Zils | Neitrāls vads |
| Kontroles līnija | U4 | +10V | Sarkans | 10 V vadības jauda |
| Kontroles līnija | U5 | Ātruma kontrole | Dzeltens | 0–10 V/PWM ātruma{2}}vadības ieeja |
| Kontroles līnija | U6 | Atsauksmes par signālu | Balts | RPM izejas signāls |
| Kontroles līnija | U7 | GND | Zils | Kontroles zemējums |
Piezīme
| 1 | Lai izvairītos no bojājumiem, pievienojiet strāvas un vadības līnijas stingri saskaņā ar elektroinstalācijas shēmu. |
| 2 | Nepievienojiet balto signāla vadu tieši sarkanajam signāla vadam vai ārējam līdzstrāvas avotam. |
| 3 | Ja ventilators pēc palaišanas nedarbojas, pārbaudiet ātruma{0}}vadības ieejas spriegumu un vadus. |
| 4 | Ventilatora iedarbināšana var aizņemt vairākas sekundes; nepieskarieties lāpstiņritenim vai rotoram, kamēr tas ir ieslēgts vai darbojas ar mazu ātrumu. |
| 5 | Personām bez atbilstošām fiziskām, maņu vai garīgām spējām un atbilstošas pieredzes ventilatoru drīkst lietot tikai uzraudzībā. Neturiet bērnus tālāk. |
| 6 | Bojāts strāvas kabelis ir jānomaina ražotājam. |
| 7 | Neizmantojiet motoru vienu pašu bez lāpstiņriteņa vai slodzes. |
| 8 | Uzglabājiet pārsaiņoto produktu tīrā, vēdināmā noliktavā temperatūrā no -10 grādiem līdz +40 grādiem un ne vairāk kā 75% RH, bez kodīgām gāzēm un vismaz 15 cm virs grīdas. |
| 9 | Pirms lietošanas uzmanīgi izlasiet šo tehnisko specifikāciju. |
Lejupielādēt
BL-F160B-EC-00 Product Specification.pdf
